> Elektrospillwinde SWE 500-B mit Bohrmaschine

Diese wird hauptsächlich für kürzere Kabelzüge eingesetzt, welche nicht mehr von Hand ausgeführt werden können. Durch die zwei Spillräder stehen verschiedene Zugkräfte und Geschwindigkeiten zur Verfügung.
Die Winde kann für Stahl- und Kunststoffseile eingesetzt werden. Auch Schnüre können direkt ausgezogen werden. Der Antrieb erfolgt durch eine Bohrmaschine. Die Winde ist handlich und kann praktisch überall eingesetzt werden.

PDF-File | Nach oben

Abmessung (L x B x H):
58 x 28 x 29 cm
Gewicht: ca. 18 kg
Zugkraft: 500 / 250 kp
Seilgeschwindigkeit: 4 / 8 m/min.
Motor: Bohrmaschine Metabo 710 W

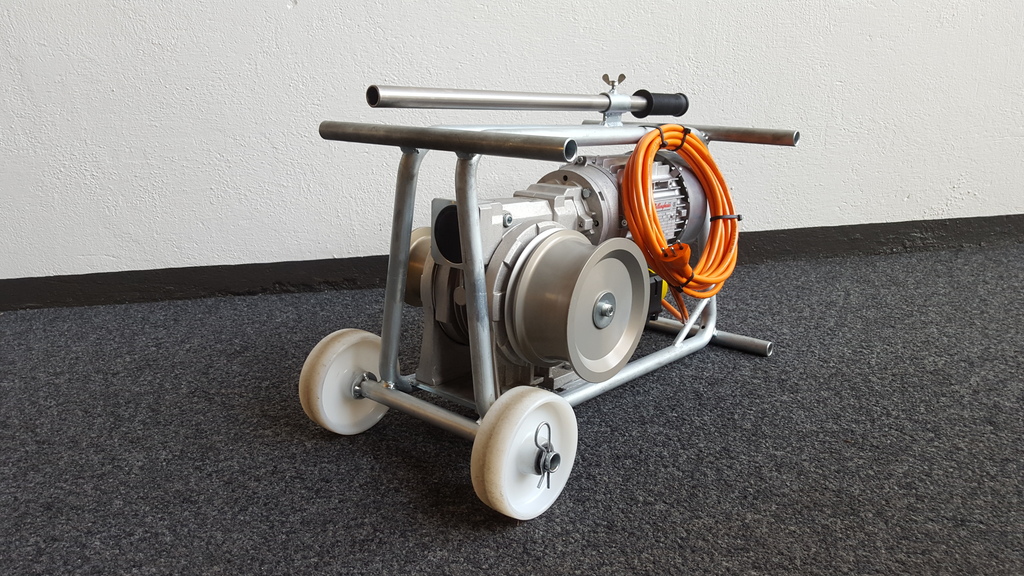

> Elektrospillwinde SWE 500

Diese wird hauptsächlich für kürzere Kabelzüge eingesetzt, welche nicht mehr von Hand ausgeführt werden können. Durch die zwei Spillräder stehen verschiedene Zugkräfte und Geschwindigkeiten zur Verfügung. Mit Hilfe der optionalen Gegenzugeinrichtung kann das Zugseil direkt auf dem Haspel aufgewickelt werden.
Die Winde kann für Stahl- und Kunststoffseile eingesetzt werden. Auch Schnüre können direkt ausgezogen werden. Der Antrieb erfolgt durch einen Elektromotor. Die Winde ist handlich und kann praktisch überall eingesetzt werden.

Standardausführung	Erhöhte Zuggeschwindigkeit
Zugkraft: 800/400 kp	Zugkraft: 500/250 kp
Seigeschwindigkeit: 4/8 m/min.	Seilgeschwindigkeit: 8/16 m/min.
Motor: 5.5 A; 0.75 kW	Motor: 7.5 A; 1.1 kW

PDF-File | Nach oben

Abmessung (L x B x H):
54 x 38 x 62 cm
Gewicht: ca. 38 kg

> Benzinmotorspillwinde SWB 500

Diese Spillwinde wird hauptsächlich für kürzere Kabelzüge eingesetzt, welche nicht mehr von Hand ausgeführt werden können. Durch die zwei Spillräder stehen verschiedene Zugkräfte und Geschwindigkeiten zur Verfügung.
Die Winde kann für Stahl- und Kunststoffseile eingesetzt werden. Auch Schnüre können direkt ausgezogen werden. Der Antrieb erfolgt durch einen Benzinmotor. Die Winde ist handlich und kann praktisch überall eingesetzt werden.

Standardausführung	Erhöhte Zugkraft	Erhöhte Zuggeschwindigkeit
Zugkraft: 300/160 kp	Zugkraft: 430/230 kp	Zugkraft: 160/90 kp
Seilgeschwindigkeit: 14/25 m/min.	Seilgeschwindigkeit: 10/18 m/min.	Seilgeschwindigkeit: 26/48 m/min.
Motor: 1.8 kW	Motor: 1.8 kW	Motor: 1.8 kW
Getriebe: 1:45	Getriebe: 1:64	Getriebe 1:24

PDF-File | Nach oben

Abmessung (L x B x H):
57 x 37 x 46 cm
Gewicht: ca. 26 kg

> Hilfsseilwinde HSW 300

Diese Maschine eignet sich speziell zum Vorseilen (Einziehen des Zugseiles), Kalibrieren oder zum Ziehen von Bodenkabel bis 5 kN (max. 8 kN über das Spill).
Durch den hydraulischen Antrieb steht immer die volle Leistung zur Verfügung,
d. h. die Maschine kann mit tiefer Geschwindigkeit und hoher Kraft oder schneller Geschwindigkeit und kleiner Zugkraft ziehen.

Hydraulischer, stufenloser Antrieb mittels Verstellpumpe
Eingebautes Überdruckventil mit Manometer
Motor mit Stoppautomatik bei Ölmangel
Fliehkraftkupplung zum Abkuppeln der Hydraulikpumpe vom Antriebsmotor, bei tiefen Drehzahlen
Demontierbare Räder zum einfachen Transport
Haspel freischaltbar, mit grossem Fassungsvermögen

PDF-File | Nach oben

Zugkraft: 5 kN (max. 8 kN über das Spill)
Abmessung (L x B x H):
107 x 74 x 73 cm
Gewicht ohne Seil: 160 kg

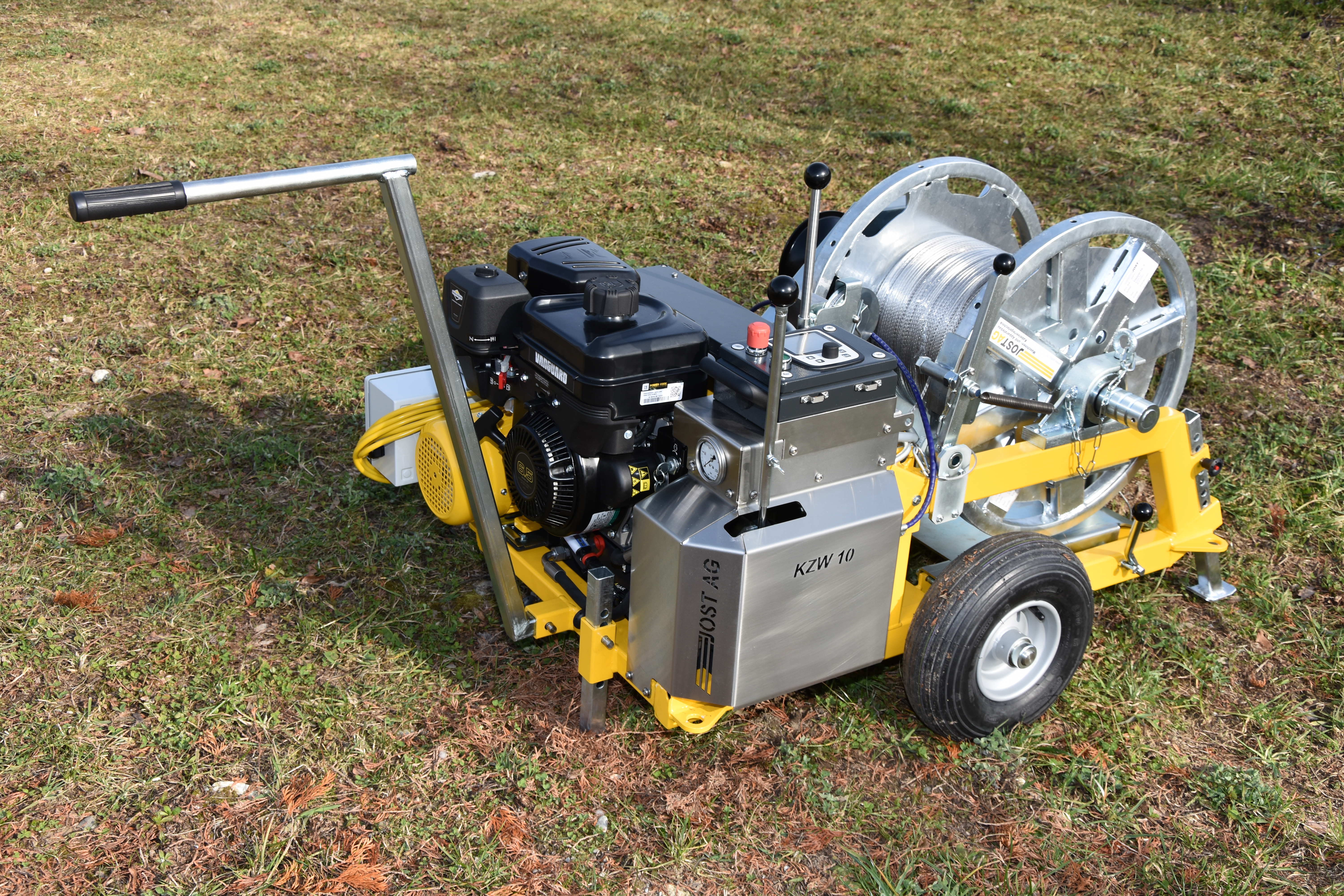

> Kabelzugwinde KZW 10

Die Maschine eignet sich speziell zum Vorseilen (Einziehen des Zugseiles), Kalibrieren oder zum Ziehen von Boden- oder Glasfaserkabel bis max. 12 kN Zugkraft. Durch den hydraulischen Antrieb steht immer die volle Leistung

zur Verfügung, d.h. es kann mit tiefer Geschwindigkeit und hoher Kraft oder schneller Geschwindigkeit und kleiner Zugkraft gearbeitet werden. Das direkt angetriebene Spill ermöglicht das Entpannen von Kabel oder das Ziehen von Hand bis 16 kN (1.6 To). Die Steckräder erleichtern den Transport der Winde.

Durch den schnellen Haspelwechsel mittels Hebeblech ist ein flexibles Arbeiten möglich. Freischaltbarer Haspel zum Ausziehen ohne den Motor zu starten.

Standard Ausführung

Benzinmotor Vanguard 4.8 kW (6.5 PS) inkl. Elektrostarter
Hydraulischer, stufenloser Antrieb
Eingebautes Überdruckventil mit Manometer
Motor mit Stoppautomatik bei Ölmangel
Fliehkraftkupplung zum Abkuppeln der Hydraulikpumpe vom Antriebsmotor, bei tiefen Drehzahlen
Freischaltbarer Haspel mit grossem Fassungsvermögen
Demontierbare Räder zum einfachen Transport
Handschubstange
Seileinlauf mit Schwenkarm
Haspelwechselvorrichtung
Schnittstelle für Ladegerät mit Ladezustandsanzeige
Ladegerät
Gehänge

weitere Oprionen

Elektromotor 3 KW, 400 V in Kombination zum Benzinmotor
Spill seitlich angebaut für eine Zugkraft von 16 kN (1.6 To)
diverse Haspelvarianten
PMC14S mit Anzeige von Zugkraft, Geschwindigkeit und Länge mit einstellbarer max. Lastabschaltung
PMC14S Datenregistrierung mit Ausgabe der Registrierungsdaten über USB2.0A
Fernbetätigung der Pumpenauslenkung

PDF-File | Nach oben

Zugkraft: Direkt (Ø200): 12 kN (1.2 To), Direkt (Ø400): 6 kN (0.6 To), Über Spill: 16 kN (1.6 To)
Geschwindigkeit: Direkt (Ø200): 35 m/min (max.),Direkt (Ø400): 70 m/min (max.), Über Spill: 27 m/min (max.), bei 6kN (0.6To): 20 m/min
Abmessung: Länge: 127 cm, Breite: 88 cm, Höhe: 80 cm
Gewicht ohne Seil: Standard: 240 kg, Mit Elektromotor: 270 kg
Zugseil: Kapazität Standard Haspel Nr. 5, Stahlseil: Ø6 mm x 1200 m (144kg), Faserseil: Ø5 mm x 1800 m (23kg)
